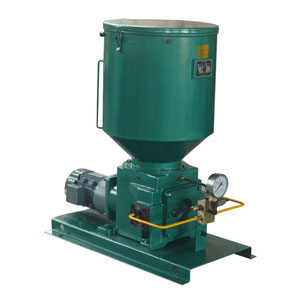

一、概述

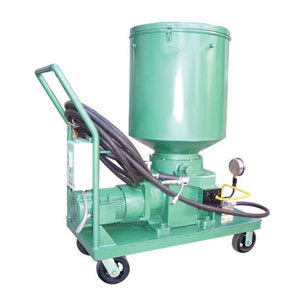

SZA-IV-P系列電動潤滑泵適用于潤滑點多、分布范圍廣、給油頻率高、公稱壓力為40MPa的單、雙線干(?。┯图袧櫥到y(tǒng)中，作為供送潤滑劑的裝置，還可配備移動小車、膠管、油槍及電纜組成移動式電動潤滑泵裝置以 便用于給油頻率低，潤滑點少，給油量大且不便于采用集中潤滑的單機設備，進行移動給油，貯油桶還設有油位自動報警裝置，如配以相應的電氣控制箱還可實現自動控制，并對系統進行監視。如用戶要求雙線式供油,則對應 的換向閥為24EJF-P(SA-V)。
二、技術參數
|
型 號
|
公稱壓力 MPa
|
額定流量 mL/min
|
貯油器容積 L
|
電機功率 KW
|
適用電源 V
|
重量 kg
|
|
SZA-IV-P200
|
40P
|
200
|
60
|
1.1
|
220～380
|
280
|
|
SZA-IV-P400
|
400
|
60、100
|
1.1
|
308
|
|
SZA-IV-P800
|
800
|
100
|
2.2
|
405
|
使用介質為錐入度不低于220 (25℃, 150g)1/10mm的潤滑脂（NLGI0#?3#)和粘度等級不小于N68的潤滑油。

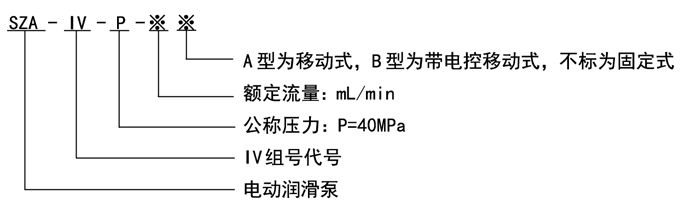

三、型號說明

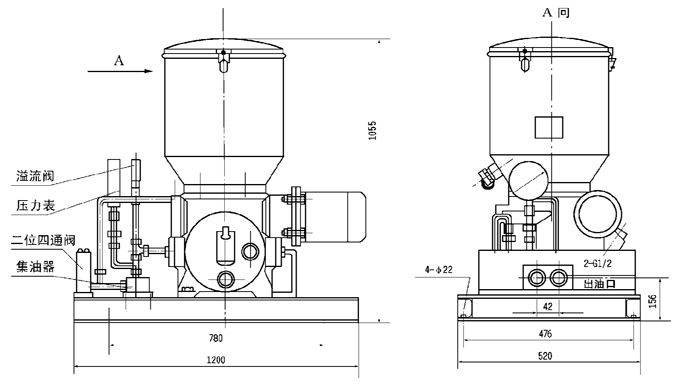

四、外形尺寸
五、使用說明
1、該泵應安裝在環境溫度合適、灰塵少，便于調整、檢查、維修、拆洗和補脂的場合。
2、盡可能布置在系統的中心位置、縮短配管長度，保持最低壓降，使泵能產生足以克服潤滑點阻力的壓力。
3、使用前須向減速箱內加注50#機械油到油標規定高度。
4、調壓閥的設定壓力，可以在0?40MPa范圍內任意調整，在使用時不允許超過泵的公稱壓力40MPa。
5、集流閥體內的過濾網要定期清洗，防止堵塞。
6、若系統因某種故障使壓力達到約50MPa時，保險片即破裂。要查明原因排除后裝入新保險片。
7、向貯油器內補充潤滑脂必須使用DJB-V70型或DJB-H1.6型電動加油泵從貯油器的補脂口加入。
六、訂貨注意
1、訂購SZA-IV-P系列電動潤滑泵裝置，必須在合同中注明所配膠管長度及電纜長度，不注的按電纜15米，膠管15米供貨。
2、用戶有其它特殊要求及說明，應在合同中注明，本公司代為設計制造，但必須要有圖形或簡圖。 |
