一、概述
JPQ-K系列（原ZP型）遞進分配器適用于公稱壓力為16MPa的單線遞進式干油集中潤滑系統中，把潤滑脂定量地分配到各個潤滑點。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
每出油口額定
給油量mL/循環
|
啟動壓力
MPa
|
組合片數
|
出油口數
|
|
標準型號
|
原型號
|
|
※JPQ1-K※
|
ZP-A
|
16
|
0.07,0.1,0.2,0.3
|
≤1
|
3～12
|
6～24
|
|
※JPQ2-K※
|
ZP-B
|
0.5,1.2,2.0
|
|
※JPQ3-K※
|
ZP-C
|
0.07,0.1,0.2,0.3
|
4～8
|
6～14
|
|
※JPQ4-K※
|
ZP-D
|
0.5,1.2,2.0
|
使用介質為錐入度不小于265（25℃，150g）1/10mm潤滑脂或粘度等級大于N68的潤滑油。適用環境溫度-20～80℃。
三、型號說明

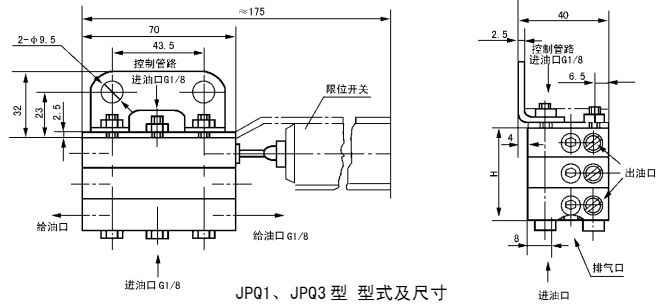

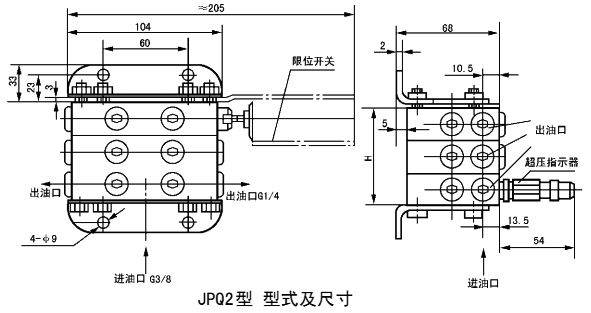

四、外形尺寸
|
出油口數(個)
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
片數
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
H mm
|
48
|
64
|
80
|
96
|
112
|
128
|
144
|
160
|
176
|
192
|
|
重量kg
|
0.91
|
1.2
|
1.5
|
1.7
|
2.0
|
2.3
|
2.5
|
2.8
|
3.1
|
3.3
|
|
出油口數(個)
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
片數
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
H mm
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
|
重量kg
|
3.5
|
4.5
|
5.5
|
6.5
|
7.5
|
8.5
|
9.5
|
10.5
|
11.5
|
12.5
|
|
出油口數(個)
|
8
|
10
|
12
|
14
|
16
|
|
片數
|
4
|
5
|
6
|
7
|
8
|
|
H mm
|
100
|
125
|
150
|
175
|
200
|
|
重量kg
|
4.5
|
5.5
|
6.5
|
7.5
|
8.5
|
五、工作原理
1、分配器為單柱塞多片組合結構，每片有兩個出油口，分為JPQ1、JPQ2、JPQ3和JPQ4四種形式。
①每種形式的分配器，一般按額定給油量相等的單片組合，需要時也可將額定給油量不同的單片混合組合。
②JPQ4型組合時需有一片控制片，此片無給油口。
③相鄰的二個或二個以上的給油口可以合并成一個給油口給油，此給油口的給油量為所有被合并給油口的額定給油量之和。
2、JPQ1型和JPQ2型分配器在系統中串聯使用，JPQ3型和JPQ4型分配器在系統中并聯使用。
3、分配器均裝有一個運動指示桿，用于觀察分配器工作情況。根據需要還可以安裝限位開關，對潤滑系統進行控制和監視。
4、JPQ2型、JPQ4型分配器根據需要可以安裝超壓指示器。
六、訂貨須知
同種型式、額定給油量不同的單片混合組合或多個出油口合并給油，訂貨時須另行說明。 |
