一、概述
本機是一種小型的潤滑泵，可直接安裝于機器的壁板或機架上，由人力搖動手柄，排出潤滑脂，可與雙線分配器組成手動集中潤滑系統，向機器的各個潤滑點供送定量潤滑脂；適用于頻率較低（一般給油間隔8小時以上），配管（DN15）長度不超過50米，潤滑點不超過80點的單機小型設備上，作為集中潤滑供送潤滑脂的裝置。
二、技術參數
|
型號
|
公稱壓力
MPa
|
給油量
mL/循環
|
貯油器容積
L
|
重量
kg
|
|
標準型號
|
引進型號
|
|
SRB-J7Z-2
|
FB-4A
|
10J
|
7
|
2
|
18
|
|
SRB-J7Z-5
|
FB-6A
|
5
|
21
|
|
SRB-L3.5Z-2
|
FB-42A
|
20L
|
3.5
|
2
|
18
|
|
SRB-L3.5Z-5
|
FB-62A
|
5
|
21
|
使用介質為錐入度310～385(25℃，150g)1/10mm的潤滑脂（NLGI0#～1#）；適用環境溫度為-10℃～+40℃。

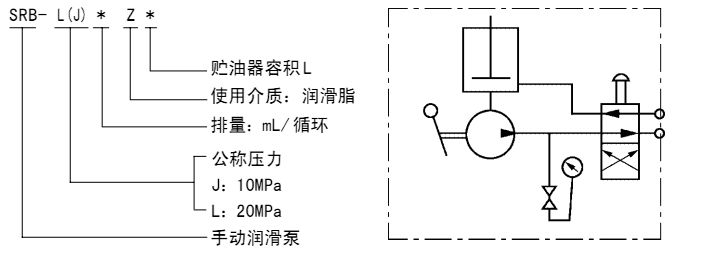

三、型號說明 四、原理圖

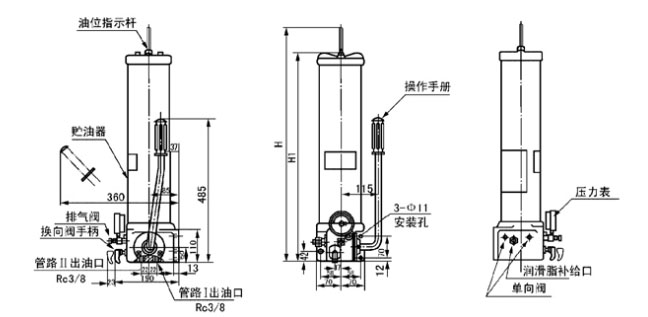

五、外形尺寸
|
型 號
|
H
|
H1
|
|
SRB-J7Z-2(FB-4A)
|
576
|
370
|
|
SRB-J7Z-5(FB-6A)
|
1196
|
680
|
|
SRB-L3.5Z-2(FB-42A)
|
576
|
370
|
|
SRB-L3.5Z-5(FB-62A)
|
1196
|
680
|
六、使用說明
1、手動潤滑泵應垂直安裝，泵的上方及周圍要留有指示桿上升及補脂操作的空間，需在室外或環境惡劣的場合安裝時，應將泵置于防護罩內。
2、貯油器內無潤滑脂時，不許操縱手柄，下油位應及時補脂。
3、向貯油器內加注潤滑脂，必須使用專用的手動或電動加油泵從加油口充填。
4、泵使用壓力不許超過泵的公稱壓力。
5、泵加油口的過濾網應定期檢查、清洗。
七、常見故障處理
|
故障現象
|
故障原因
|
排除方法
|
|
泵的輸出壓力升不上去
|
1、壓力表損壞
2、貯油器和配管里進入空氣。
3、單向閥失靈。
4、使用時間很長，柱塞過度磨損。
|
1、更換新壓力表。
2、打開排氣閥排氣。
3、清洗單向閥，更換新件。
4、更換新件。
|
|
泵的輸出壓力急劇上升
|
1、換向閥換向未到位。
2、管路阻塞。
3、分配器動作不良
|
1、換向到位。
2、檢查管路
3、觀察檢查分配器動作情況。
|
|
